Kompleksowy symulator Strzelań dla załogi KTO Rosomak

Kompleksowy symulator strzelań dla załogi KTO Rosomak w wersji plutonowej jest jednym z najnowszych produktów Autocomp Management Sp. z o.o.. Łączy w sobie doświadczenia i umiejętności żołnierzy, wirtualne pole walki oraz wiedzę naszych inżynierów z zakresu tworzenia nowoczesnych rozwiązań na granicy mechatroniki, inżynierii oraz informatyki.

PRZEZNACZENIE

Kompleksowy symulator strzelań dla załogi KTO Rosomak w wersji plutonowej przeznaczony jest do nauki i doskonalenia członków załogi KTO Rosomak (kierowcy, działonowego i dowódcy załogi) w zakresie czynności i działań związanych z kierowaniem transporterem, obsługą i wykorzystaniem środków ogniowych, oraz dowodzeniem plutonem KTO Rosomak w walce, przy wykorzystaniu komputerowej symulacji i wirtualnego pola walki.

BUDOWA

Kompleksowy symulator strzelań dla załogi Rosomak w wersji plutonowej jest unikalnym, nowoczesnym symulatorem, który pozwala na odwzorowanie realnych możliwości taktyczno – ogniowych transportera podczas realizacji zadań bojowych.

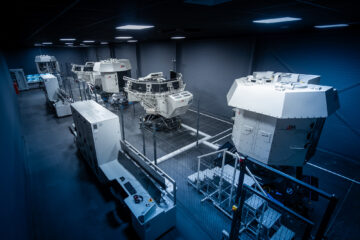

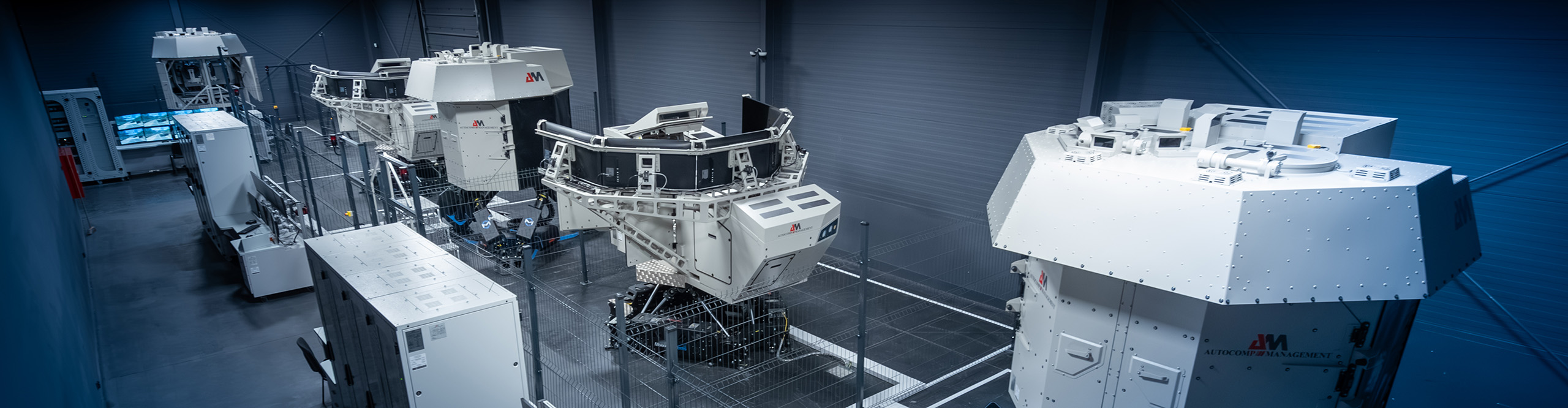

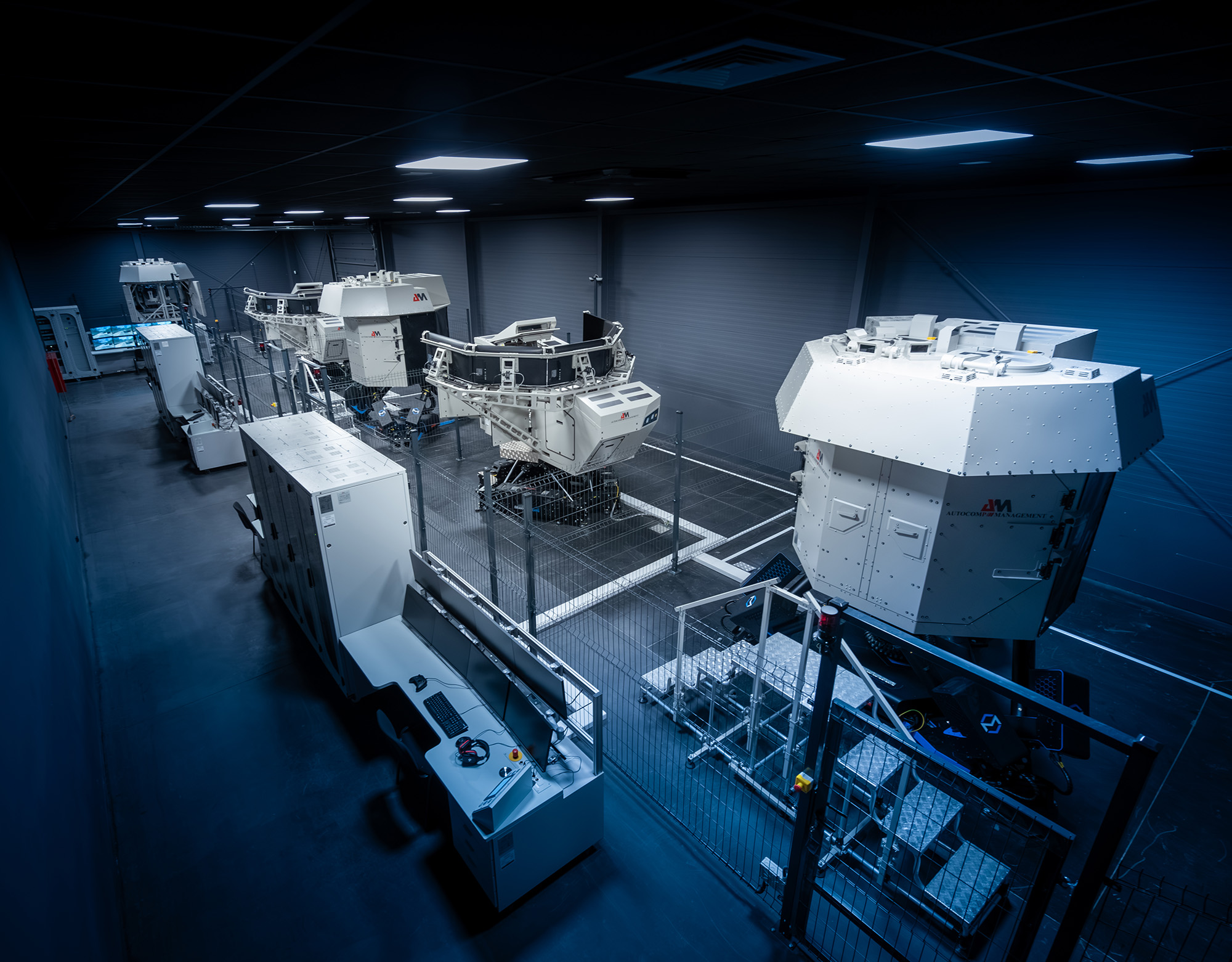

Symulator w wersji plutonowej stanowi:

Stanowisko Dowódcy Plutonu, wyposażone w wierną replikę środków łączności, pozwala na stworzenie systemu dowodzenia i łączności jaki istnieje w plutonie KTO Rosomak.
Stanowisko Kierownika Zajęć (SKZ), które pozwala na nadzorowanie i kierowanie przebiegiem prowadzonego ćwiczenia taktycznego (strzelania).
4 Załogowe Stanowiska Symulacyjne, wyposażone w:

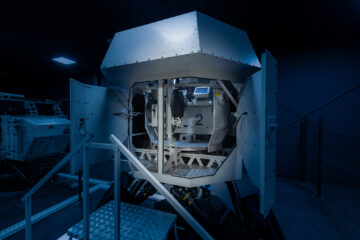

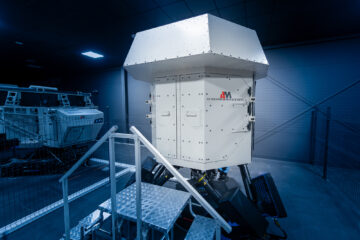

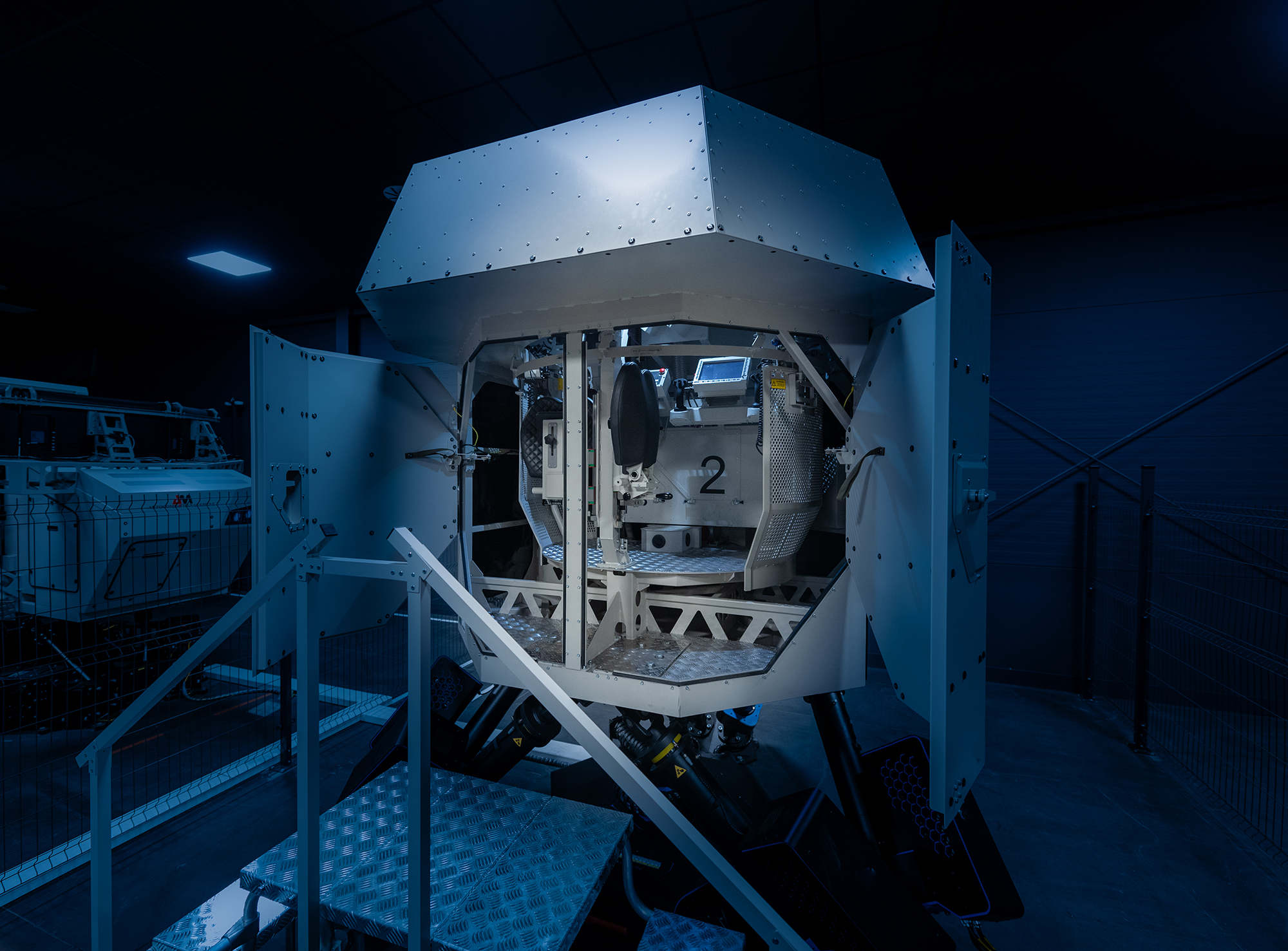

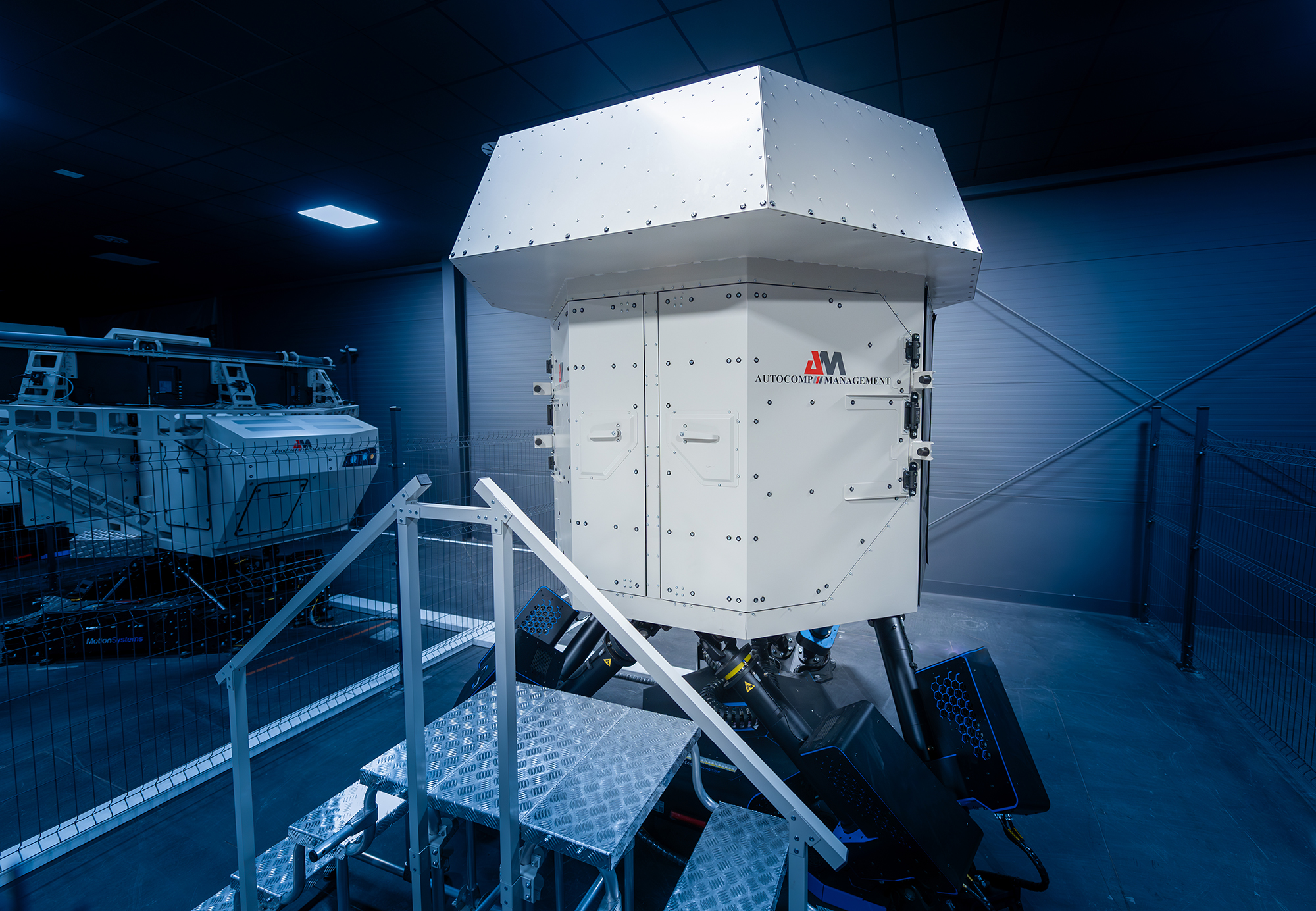

– Moduł Bojowy (MB), odwzorowujący wieżę HITFIST-30P ze stanowiskiem dowódcy i stanowiskiem działonowego, pozwalając na wierne odwzorowanie działania dowódcy i działonowego KTO Rosomak w czasie walki,

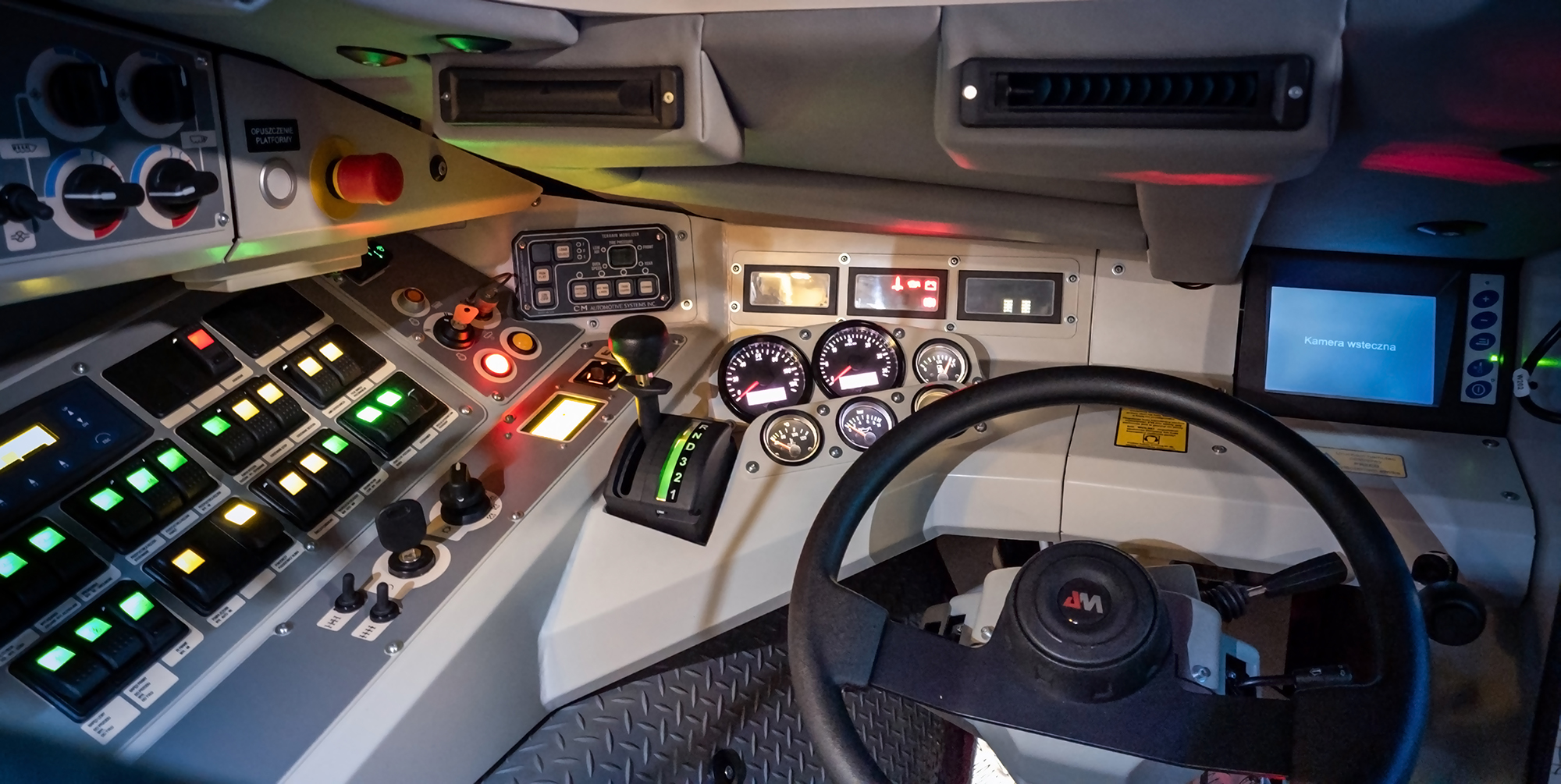

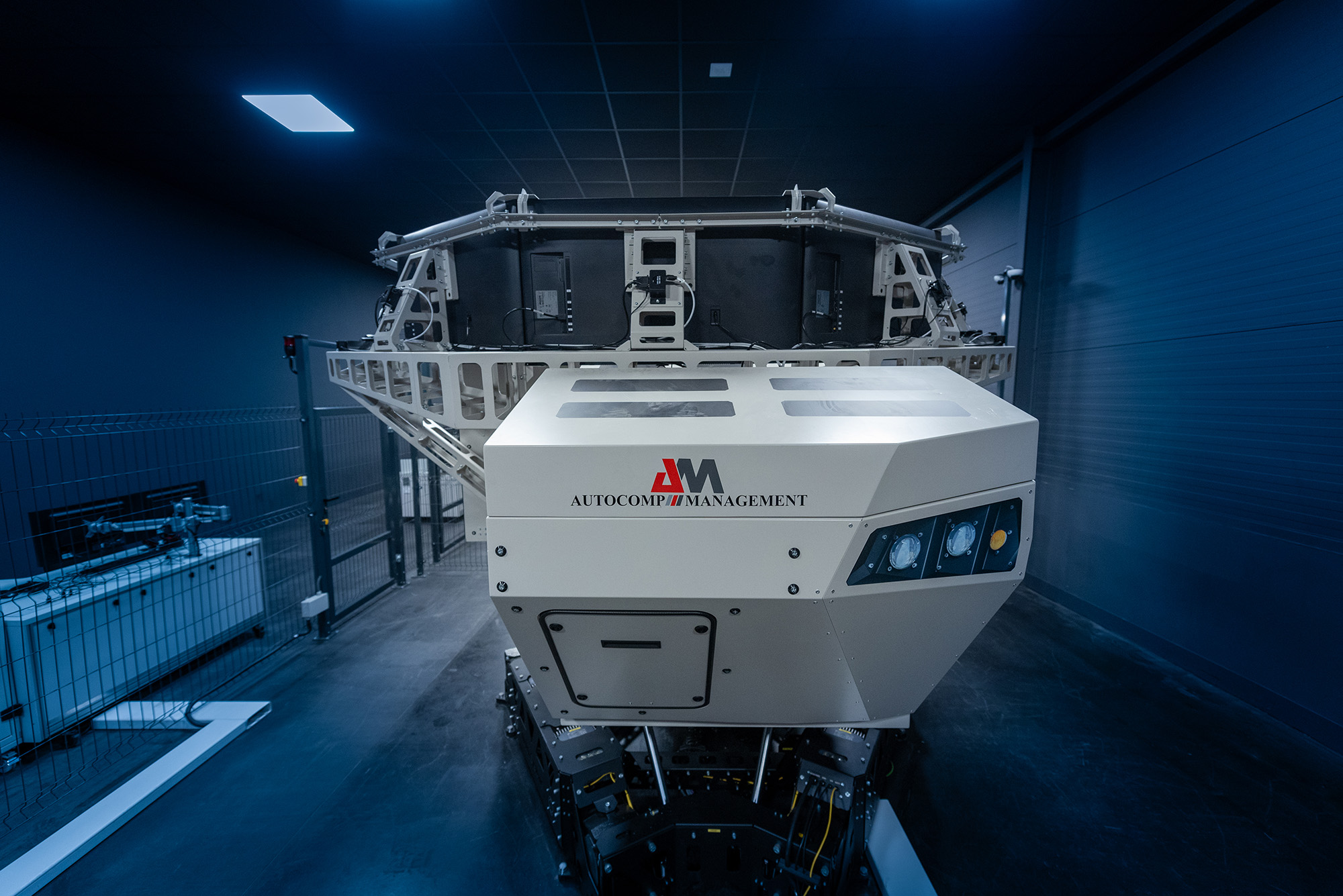

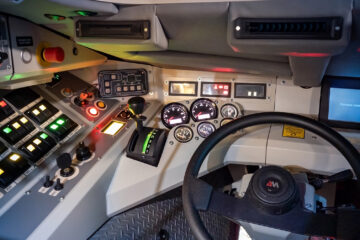

– Moduł Kierowcy (MK), stanowiący wierne odwzorowanie przestrzeni i funkcjonalności przedziału kierowcy KTO Rosomak w czasie jazdy,
– Stanowisko Instruktora–Operatora (SIO), stanowisko komputerowe pozwalające na nadzór techniczny nad przebiegiem ćwiczenia taktycznego (strzelania),
– Stanowisko komputerowe do sterowania piechotą (SKdSP), zapewniające sterowanie drużyną piechoty/desantem pojazdu oraz kierowanie siłami przeciwnika (OPFOR) – zależnie od potrzeb.

Szkolenie bojowe z wykorzystaniem kompleksowego symulatora dla załogi KTO Rosomak w wersji plutonowej

W celu właściwej realizacji szkolenia ogniowego i taktycznego w kompleksowym symulatorze strzelań dla załogi KTO Rosomak w wersji plutonowej do systemu zaimplementowano ponad 120 różnego ćwiczeń, strzelań i zadań taktycznych. Ponadto istnieje możliwość dodawania kolejnych, własnych strzelań i ćwiczeń przygotowanych przez użytkownika.

Możliwości szkolenia ogniowego

Symulator umożliwia prowadzenie szkolenia ogniowego załóg KTO Rosomak poprzez:

wykonywanie czynności związanych z przygotowaniem urządzeń pokładowych wozu do strzelania,
prowadzenie symulowanego ognia w miejscu, w czasie przystanków i w ruchu pojazdu (w tym podczas pływania), do celów nieruchomych i ruchomych, poruszających się ruchem czołowym, poprzecznym i skośnym, zarówno w dzień jak i w nocy,
wykonywanie symulowanych ćwiczeń w obserwacji, ćwiczeń przygotowawczych, strzelań szkolnych i bojowych oraz ćwiczeń w kierowaniu ogniem plutonu zgodnie z „Programem strzelań z wozów bojowych”.

Możliwości szkolenia taktycznego

W szkoleniu taktycznym symulator zapewnia prowadzenie różnych, symulowanych działań taktycznych, a w szczególności:

Prowadzenie obrony,
Prowadzenie natarcia,
Działanie plutonu w czasie marszu,
Walkę w boju spotkaniowym,
Walkę w terenie zurbanizowanym,
Walkę w górach,
Walkę w terenie pustynnym,
Prowadzenie innych rodzajów działań bojowych.

Realizm szkolenia

W oprogramowaniu symulatora zastosowano algorytmy sztucznej inteligencji do symulowania na polu walki działań i zachowań przeciwnika, warunków terenowych i atmosferycznych generowanych komputerowo przy pomocy wirtualnych obiektów. Symulator zapewnia realizm i dużą dokładność w odwzorowaniu terenu, pory dnia, pory roku, warunków atmosferycznych i zjawisk pogodowych, sztucznego zadymienia, pasywnych i aktywnych obiektów oraz statycznych i ruchomych celów w oparciu o symulację 3D.

Wirtualne strzelania i sytuacje bojowe (ćwiczenia taktyczne), stworzone zostały na bazie trójwymiarowego komputerowego modelu terenu. W tym terenie rozmieszczane są trójwymiarowe cele, które stoją lub poruszają się po jego płaszczyźnie z zachowaniem wszelkich praw fizyki.

Obserwowany obraz jest bardzo realistyczny, a ćwiczący widzą przedmioty i cele w skali, tak jakby oddalone były od nich o rzeczywistą odległość. Rzeczywiste pole walki jest odwzorowane w postaci wirtualnych obiektów umieszczonych w trójwymiarowej wirtualnej przestrzeni. Wizualizacja na podstawie takiego opisu generuje obraz 2D, który następnie jest wyświetlany na ekranie monitora komputerowego i na ekranach wbudowanych w przyrządy obserwacyjne kierowcy, dowódcy i działonowego. System posiada wbudowaną bazę predefiniowanych ćwiczeń (w tym ćwiczeń i strzelań zgodnych z Programem Strzelań z Wozów Bojowych) oraz terenów wszystkich poligonów w Polsce oraz innych, nietypowych obszarów (np. teren pustynny, górski).

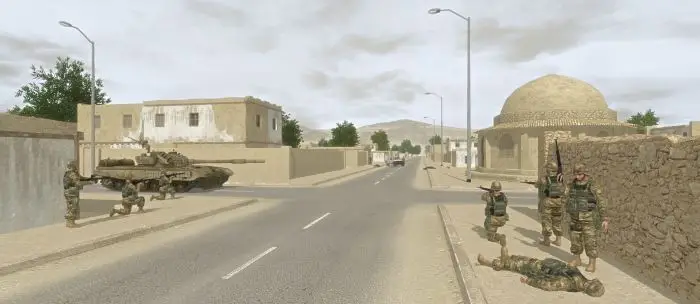

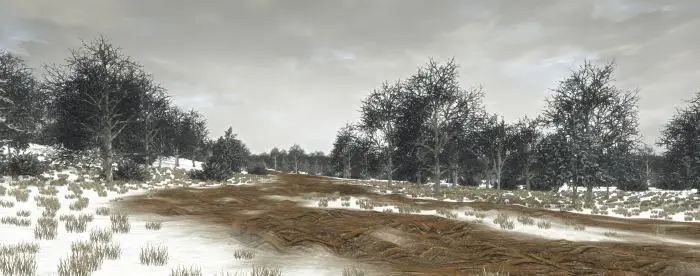

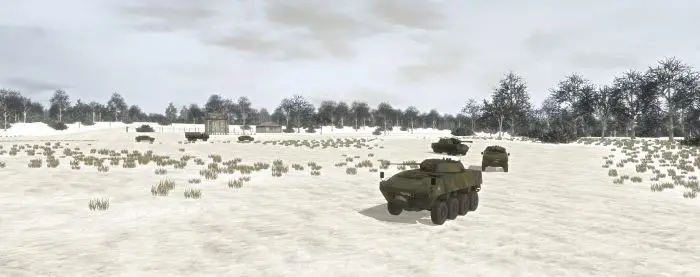

Przykładowe wizualizacje obrazu z symulatora

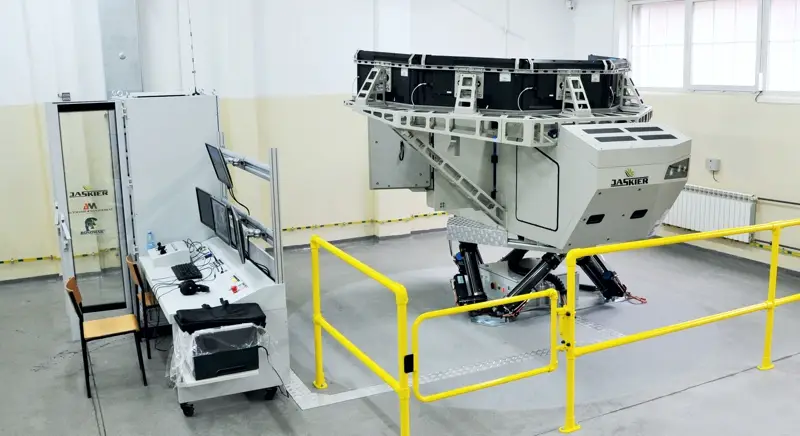

Jaskier 6DOF

W wersji 6DOF, Jaskier przeznaczony jest do wykorzystania w procesie nauczania mechaników– kierowców oraz doskonaleniu przez nich umiejętności jazdy w trudnych i niebezpiecznych warunkach. Kabina symulatora zamontowana jest na platformie ruchomej:

Dzięki platformie, Jaskier 6DOF pozwala realizować ćwiczenia w zakresie:

budowy i działania mechanizmów przedziału mechanika – kierowcy;
uruchamiania silnika w rożnych warunkach;
ruszania i zatrzymania w terenie płaskim oraz na zboczu;
jazdy po wyznaczonej trasie o przeciętnym stopniu trudności;
jazdy w rożnych warunkach terenowych;
jazdy w rożnych warunkach atmosferycznych i oświetleniowych;
pokonywania przeszkód terenowych (pokonywanie przeszkody wodnej, ograniczone przejścia, mosty, rowy przeciwpancerne);
wyrobienia u kierowcy nawyku obserwacji parametrów pracy silnika oraz układu przeniesienia mocy,
jazdy w zwartych szykach,
jazdy na polu walki w tym także podczas prowadzenia skutecznego ognia,
zachowania w sytuacjach niebezpiecznych na drogach i polu walki.

Parametry techniczne

Dane Techniczne	JASKIER	JASKIER 6DOF
Ilość zaprogramowanych zajęć i ćwiczeń:	bez ograniczeń	bez ograniczeń
Długość symulatora	3034 mm	3034 mm
Szerokość symulatora	2786 mm	2786 mm
Wysokość symulatora	2085 mm	2498 mm
Masa	ok 1200kg	ok 2030kg

Parametry Eksploatacyjne

Parametry Eksploatacyjne	JASKIER	JASKIER 6DOF
Zakres temperatur pracy	+18°C ÷ +35°C	+18°C ÷ +30°C
Zakres temperatur przechowywania	+5°C ÷ +50°C	+5°C ÷ +50°C
Wilgotność względna	10% ÷ 80% / 10% ÷ 95%	20% ÷ 80% / 10% ÷ 90%
Zasilanie – sieć energetyczna	230V, 50Hz	3x 380 – 480 V, 50/60Hz
Pobór mocy (szczytowy/nominalny)	ok 800W	17 kW / 4 kW

Wdrożenia i wsparcie

W zależności od potrzeb, możliwe są konfiguracje rozbudowane o dodatkowe stanowiska, urządzenia zewnętrzne lub funkcjonalności programowe. W ramach prowadzonych projektów, firma zapewnia możliwość opieki eksperckiej w postaci wsparcia szkoleniowego, serwisowego i rozwojowego.
