WSB 04 – system sterowania obiektami poligonowymi

System bezprzewodowego sterowania z informacją zwrotną typu WSB-04/M, umożliwia sterowanie drogą radiową i przewodową aż do 32 tys. urządzeń wykonawczych (podnośniki figur bojowych, cele ruchome, sygnalizatory przekroczenia rubieży, rejestratory krótkich przystanków, sygnalizacja ostrzegawcza). Współpracuje z systemem WSB-03/M do sterowania środkami pozorowania pola walki (imitatory ognia) na odległościach nawet do 8000 m.

Umożliwia też rejestrację wielokrotnych trafień przy stałej ekspozycji figur bojowych (wymagane przy strzelaniu seriami), zdalne i automatyczne sterowanie podgrzewaniem figur bojowych w celu ich podświetlania dla potrzeb urządzeń noktowizyjnych i termowizyjnych, zapewniając przy tym:

automatyczne sterowanie urządzeniami wykonawczymi, umożliwiając realizację strzelań programowych z jednoczesną rejestracją ich przebiegu,
wysoką wiarygodność sterowania i sygnalizacji zwrotnej (głównie trafień),
sygnalizację technicznej sprawności sterowanych obiektów,
niezbędny zasięg sterowania, współpraca z nadajnikiem urządzenia do bezprzewodowego sterowania środkami pozoracji pola walki typ WSB 03/M.

Zastosowanie:

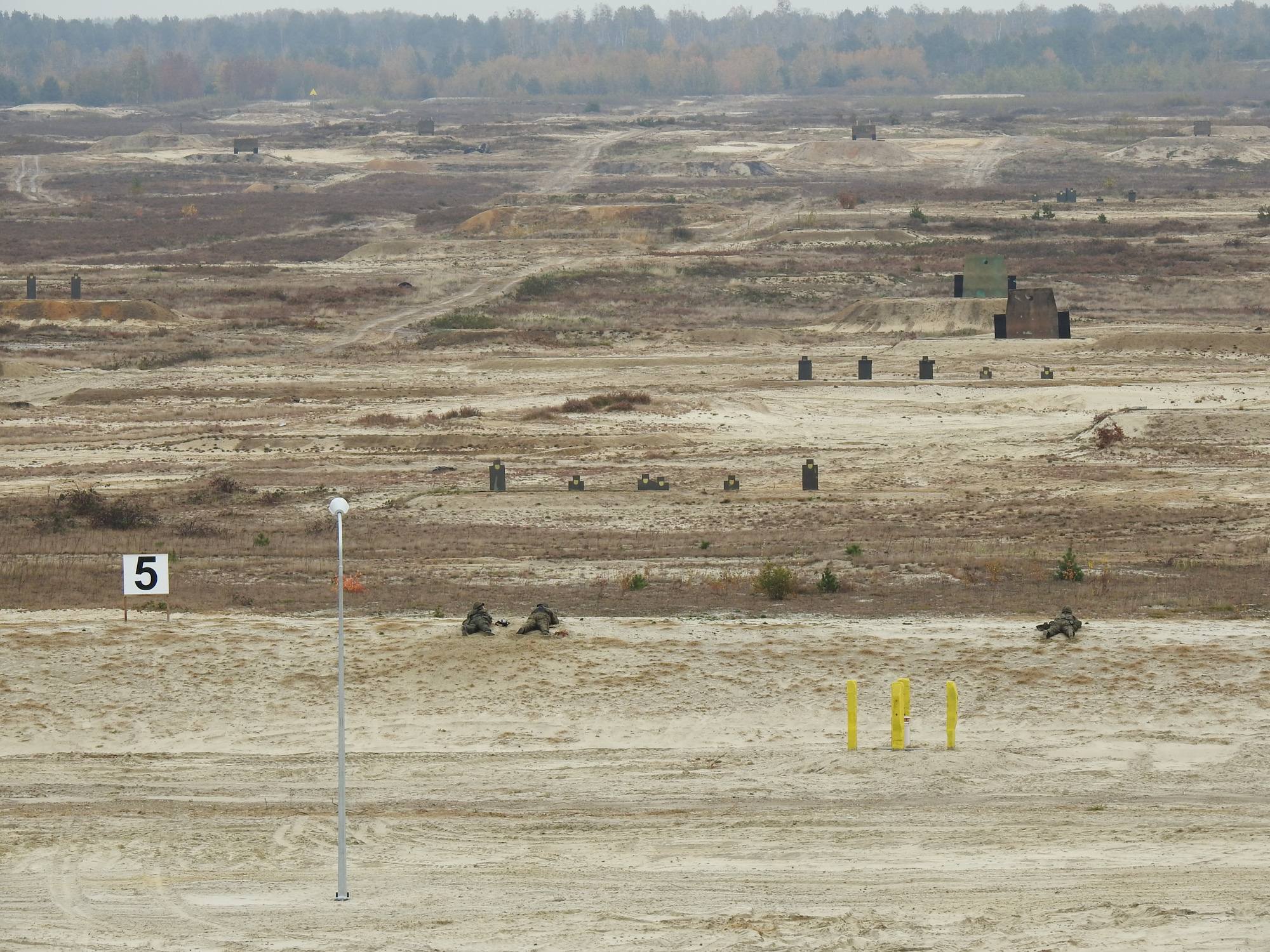

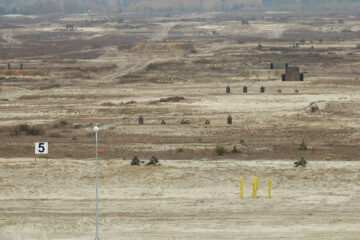

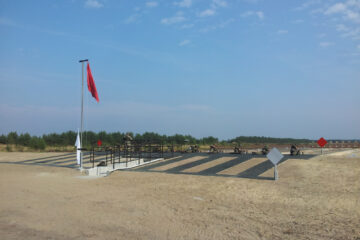

Przyjęte rozwiązania techniczne umożliwiają pracę systemów WSB-04/M na sąsiadujących ze sobą obiektach, takich jak:

małe strzelnice wojskowe,
strzelnice garnizonowe,
strzelnice piechoty (SP),
place ćwiczeń ogniowych (PCO),
strzelnice wozów bojowych (SWB),
pasy ćwiczeń taktycznych (PCT),
strzelnice artylerii,
wszelkie obiekty o charakterze mobilnym.

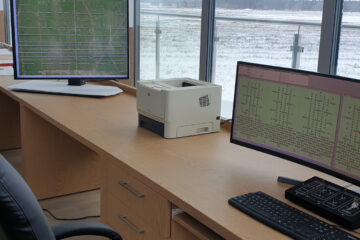

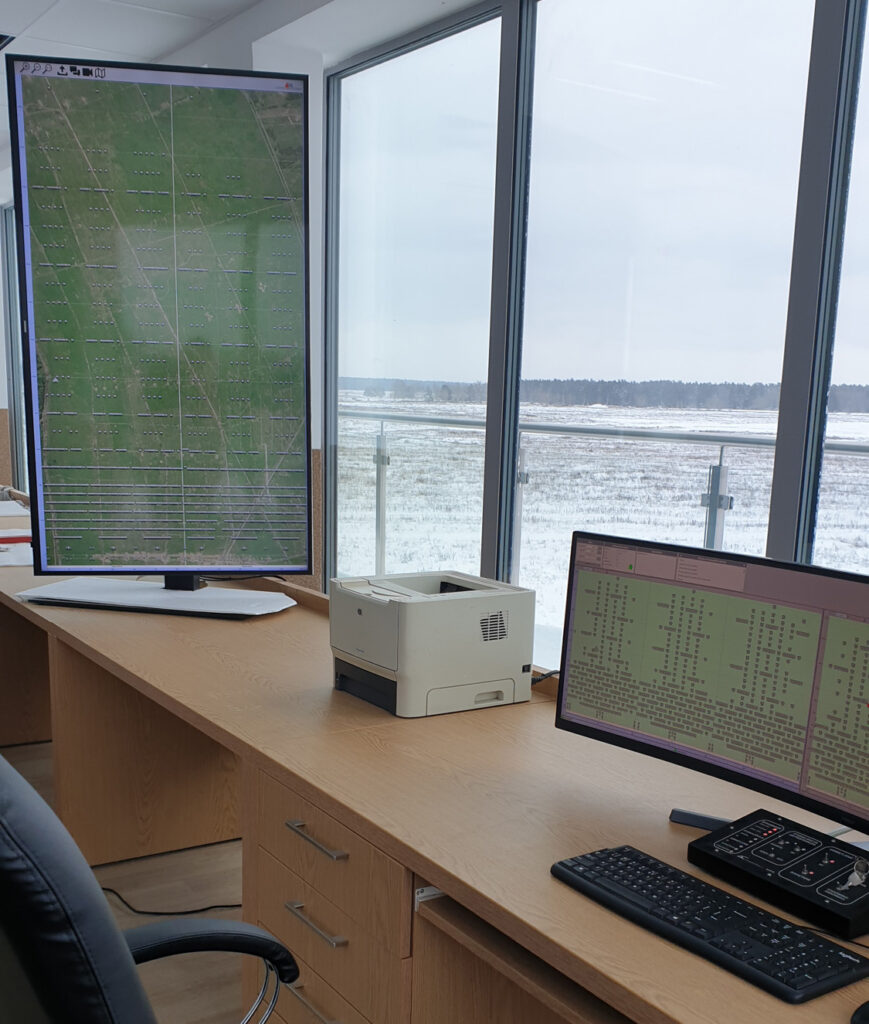

WSB-04/M jest jedynym w Polsce systemem wykorzystywanym na obiektach szkoleniowych Sił Zbrojnych RP, który umożliwia prowadzenie ćwiczeń w kierowaniu ogniem w natarciu, w trybie automatycznym. Po zamontowaniu na wozach bojowych rejestratorów krótkich przystanków typu WRP-94M/S, lokalizuje położenie wozów bojowych przy pomocy urządzeń GPS i umożliwia wizualizację ruchu tych pojazdów na mapie pola tarczowego. Pozwala to ćwiczącym dowódcom, na pełny podgląd przebiegu ćwiczeń, strzelań i ocenę skuteczności prowadzonego ognia, także po utracie widoczności ćwiczących pojazdów, w dzień jak również w nocy.

System w czasie rzeczywistym kontroluje odległość wozów bojowych od celów i automatycznie zarządza podnoszeniem lub opuszczaniem figur bojowych, zgodnie z warunkami zaprogramowanymi w ćwiczeniu przez operatora systemu oraz nadzoruje zasady bezpieczeństwa obowiązujące w czasie strzelań. Ta funkcjonalność jest unikalna w realizacji wyłącznie przez system WSB-04/M.

Zastosowane rozwiązania i technologia oparta w przeważającej części o elementy i podzespoły typowe dla technologii montażu powierzchniowego, charakteryzują się dużą niezawodnością oraz odpornością na zmiany klimatyczne i mechaniczne. Modułowa konstrukcja umożliwia szybką diagnozę niesprawności, skracając czas naprawy. Rozwiązania sprzętowe i programowe zastosowane w sterowniku pozwalają na zdalne prowadzenie prac serwisowych z siedziby producenta systemu.
